Elettrovalvole 2-3 vie Acciaio Inox AISI 316
Connessioni da 1/8" NPT a 2" NPT (a richiesta)
ELETTROVALVOLA AZ. SEMI-DIRETTO 2 VIE (TIPO NC PER USO GENERALE IN AISI 316)
|
Dimensioni : L= 43mm ; |
H= 83mm |
Dimensioni: L= 70 mm; |
H=105 mm |
|
Estr.In-Out: 1/4 NPT (orifizio min: 4mm)
1/2 NPT (orifizio min: 16 mm)
*Temperat.: -5 /110 C°
*Pressione: 0- 10 Bar
|
*Materiali (1/4NPT): -Corpo: AISI316 -Pistone: SS 430F -Molla: SS304 -Tenute: VITON |
*Materiali (1/2NPT): -Corpo: AISI316 -Membrana: Viton -Molla: SS304 -Tenute: VITON |
ELETTROVALVOLA AZ.DIRETTO 3 VIE 2 POSIZIONI (PER USO GENERALE IN AISI316)
 |
 |
 Dimensioni: L= 43 mm; H= 96 mm |
Estr.In- Out1- Out2 : 1/4 NPT
*Pressione: 0- 9 Bar (Orifizio min: 2 mm)
0-2 Bar (Orifizio min: 4 mm)
*Temperat.: -5 /80 C°
*Alimentaz: *24 Vcc *220 Vac
*Prot: IP65

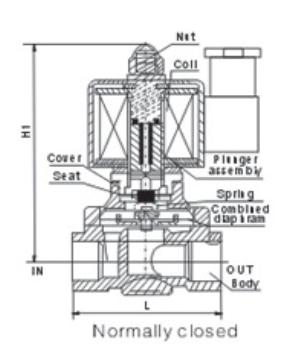

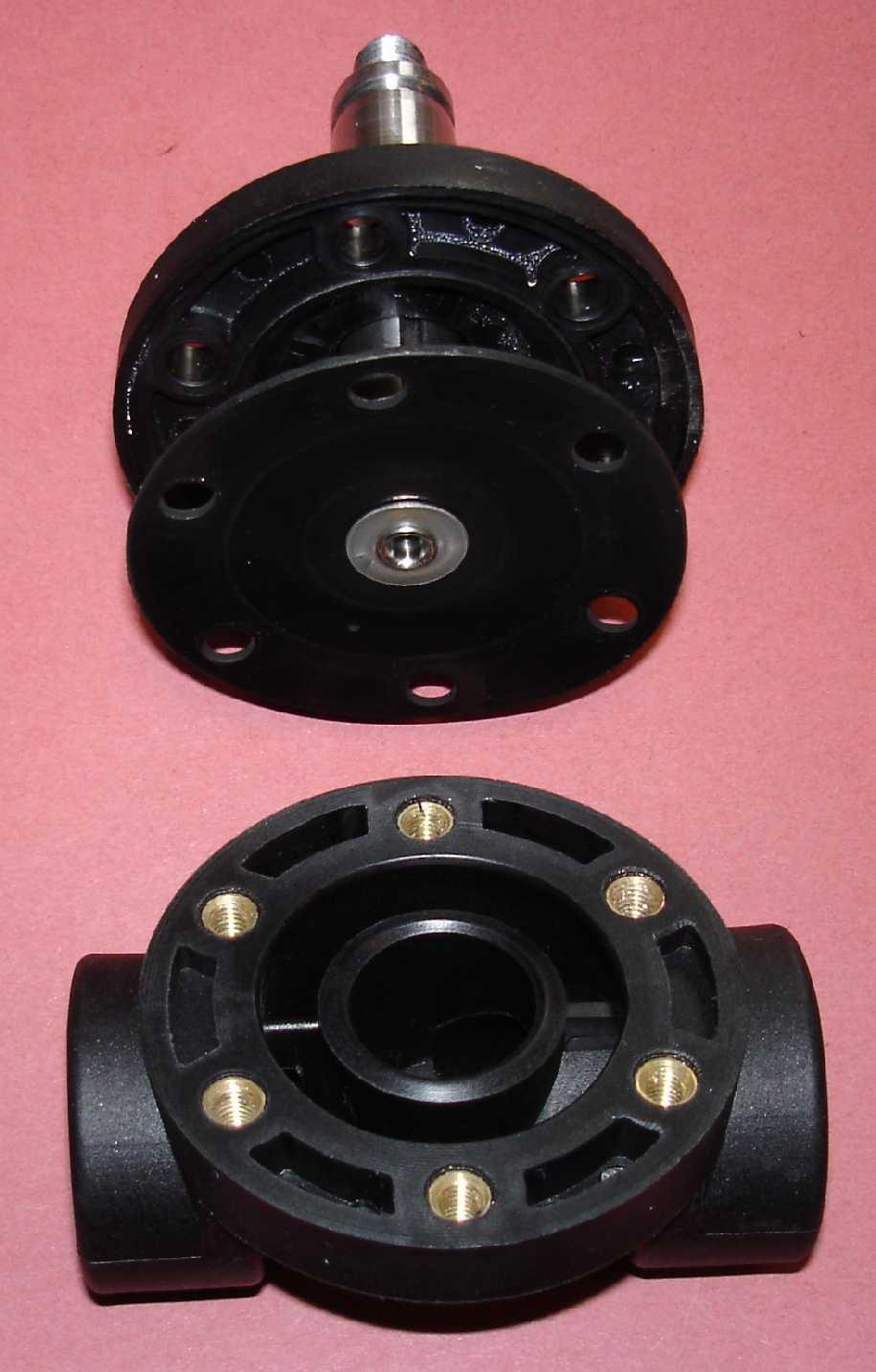

ELETTROVALVOLA IN POLIAMIDE 2 VIE TIPO NC (PER ACQUA O FLUIDI NON CORROSIVI)
 |
 |
 |
 |
Estr.In-Out: da 1/2 *3/4 * 1" NPT
*Azionam: Semi-diretto (pilotato)
*Pressione: 0- 6Bar *Temperat.: 0- 50 C°
*Materiale corpo: PA (Nylon Poliammide)
*Tenute: NBR
*Alimentaz: *12 Vcc *24 Vcc *220 Vac
*Ass: 17W
*Protez: IP65
|
Estremità |
1/2" NPT |
3/4 NPT |
1" NPT |
|
Orifizio pass. (mm) |
15 | 20 | 25 |
|
Valore Cv |
4.8 | 7.6 | 12 |
|
Dimensione: L (mm) |
74 | 70 | 87 |
|
H (mm) |
115 | 115 | 125 |

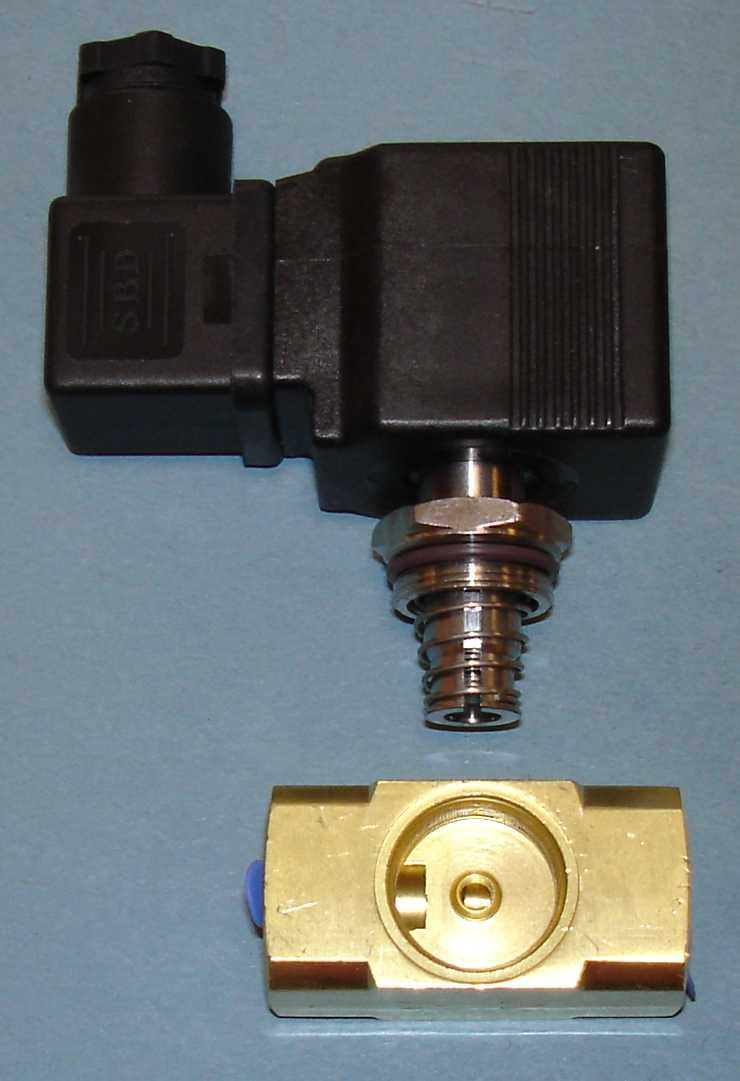

ELETTROVALVOLA IN OTTONE 2 VIE TIPO NC (PER ACQUA, OLIO O GAS)
|
|
 |
 |
Estr.Ingr-Usc: 3/8" oppure 1/2" G o NPT
*Azionam: diretto
*Pressione: 0- 6Bar (vedere tab sotto)
*Temperat.: -10 / 120 C°
*Materiale corpo: Ottone
*Tenute: Viton
*Alimentaz: *24 Vcc *220 Vac *110 Vac *Protez: IP65
|
Estremità (Gas o NPT) |
3/8" |
1/2" |
|
Orifizio pass. (mm) |
4 |
5 |
|
Max Press differenziale |
0- 12 Bar |
0- 6 Bar |
|
Valore Cv |
0,26 |
0,38 |
|
Dimensione: L (mm) |
50 |
53 |
|
H (mm) |
82 |
84 |
